مختصری از فن آوری AHD

۷ اسفند ۱۴۰۲

زمان مطالعه : 8 دقیقه

فن آوری AHD

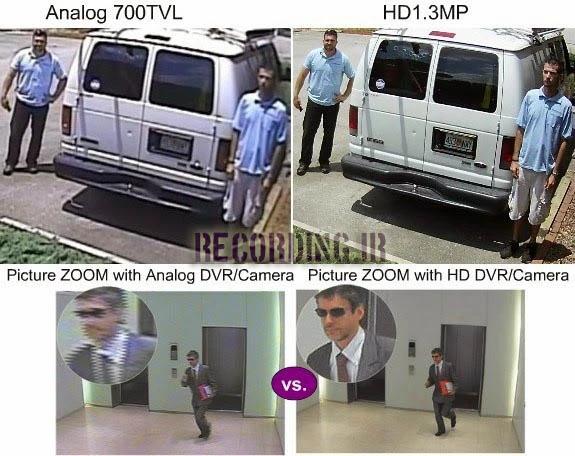

با محبوبیت روزافزون حسگرهای تصویر ‏CMOS‏ بدلیل امکانات بالاتر در ارائه تصاویر، سیستم های نظارت تصویری آنالوگ سنتی ‏در حال تحول عظیمی می باشند. تولید کنندگان دوربین های امنیتی در حال ارائه راه حل های آنالوگ جدید با وضوح بالا ‏HD‏ ‏هستند، که، ‏HD-SDI، ‏HD-CVI، ‏HD-TVI، و در حال حاضر ‏HD-AHD‏ حاصل این تحول می باشند. همه آنها قرار است که ‏بتوانند تصاویر با وضوح ‏‎۷۲۰P / 1080P‎‏ و بالاتر ارائه دهند در حالی که انتقال ویدئویی آن در طول کابل کواکسیال سنتی انجام ‏گیرد. دوربین های ‏HD-SDI‏ و دی وی آر های ‏HD-SDI ‎‏ بعنوان پیشکسوت و گران قیمت ترین تجهیزات آنالوگ ‏HD‏ در میان ‏آنها است، که این هزینه بالا، دلیل اصلی عدم استفاده گسترده در میان سیستم های نظارت آنالوگ ‏HD‏ است. در مقایسه با ‏HD-‎SDI، دوربین های بر پایه سه فن آوری دیگر بسیار رقابتی هستند.‏
در این مقاله بیشتر سعی خواهیم کرد بصورت مختصری در مورد تکنولوژی و تفاوت های بین سه تکنولوژی اصلی تجهیزات نظارت ‏تصویری آنالوگ ‏HD‏ یعنی ‏HD-CVI, HD-TVI,AHD,‎‏ بحث کنیم.‏

تاریخچه

HD-CVI:‏ در سال ۲۰۱۲، ‏Dahua‏ استاندارد توسعه یافته دوربین مدار بسته ‏HD‏ خود را‎ ‎اعلام کرد ‏ ‏HD-CVI‏ (‏High Definition Composite Video Interface‏)، فن آوری آنالوگ بر پایه کابل کواکسیال.‏

بگفته داهوا : ‏HD-CVI‏ به پیشرفت های برای غلبه بر محدودیت های قبلی دوربین مدار بسته سنتی آنالوگ دست یافته، ارائه ‏تصاویر مگاپیکسلی حتی با وجود فواصل انتقال بیش از ۵۰۰ متر با این تکنولوژی میسر شد.‏

HD-TVI‏ ‏‎(High Definition Transport Video Interface)‎‏ که استاندارد دیگر دوربین های مدار بسته ‏HD‏ بر اساس ‏کابل کواکسیال می باشد.‏ HD-TVI‏ توسط تیم شرکت ‏Techpoint‏ (این شرکت در امریکا در سال ۲۰۱۲ ساخته شده است)، عرضه شد. که این تیم ‏بیشتر از ‏Techwell‏ می آید. چیپ ست ‏Techwell‏ در بازار ‏‎ DVRآنالوگ تا قبل از این سهم بزرگی از این بازار را به خود ‏اختصاص داده بود، پس قائدتاً ‏Techpoint‏ تجربه غنی ‏Techwell‏ و فن آوری آنرا به ارث برده.‏ ‏ از آنجا که ‏‎۹۶۰H‎‏ آنالوگ نتوانست توقعات مشتریان را برآورده نماید، دوربین مدار بسته ‏IP‏ نیز ضعف بزرگی چون تأخیر شبکه ‏دارد و نصب و عیب یابی آن پیچیده و هزینه بر بود. تقاضای بازار برای دوربین مدار بسته آنالوگ ‏‎ HDبر روی کابل کواکسیال ‏منجر به اختراع و ظهور چیپ ست های ویدئوییHD-TVI ‎‏ ‏‎ ‎توسط شرکت ‏Techpoint‏ شد که تصاویر با وضوح ‏‎۷۲۰P‎‏ و ‏‎۱۰۸۰P‎‏ یعنی ‏Full HD‏ ارائه دهد.‏

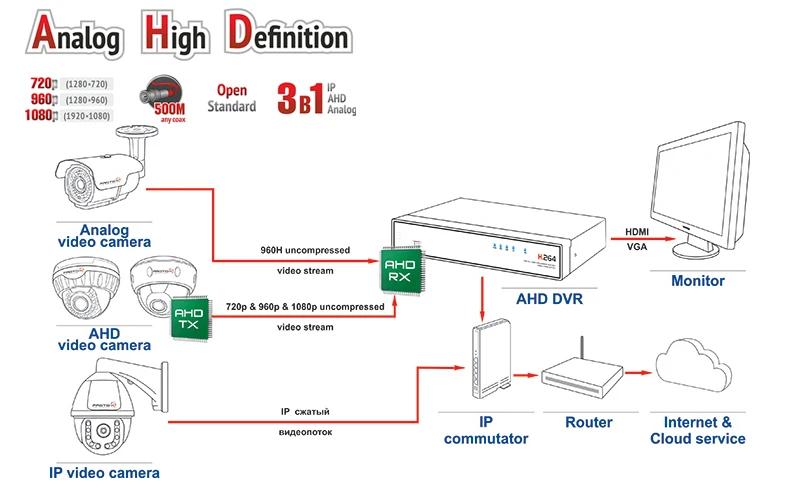

برای ‏AHD، از آنجایی که دوربین های ‏IP‏ از سال ۲۰۱۳ با سرعت بالا در حال توسعه و فراگیر شدن بودند و بازار دوربین های ‏آنالوگ سنتی را به شدت تهدید می کردند در این فرصت کمپانی ‏Nextchip‏ کره، چیپ ست آنالوگ ‏HD‏ خود را عرضه نمود ‏‏(در اصل این فناوری متعلق به کمپانی ‏ITE‏ می باشد ولی ‏Nextchip‏ بعنوان هدایت کننده اصلی مطرح است)، ‏AHD‏ ‏‏(‏Analogue High Definition‏)‏

شباهت این فن آوری ها

CVI، ‏TVI، ‏AHD‏ چیپ ست های ویدئویی آنالوگ بر پایه کابل کواکسیال می باشند، تمام این چیپ ست های ویدیویی در ‏مجموعه دوربین های امنیتی قرار می گیرند.‏
‏- همه بهمان روش دوربین های آنالوگ سنتی نصب و راه اندازی می شوند و می توان تنها با تعویض دستگاه ‏DVR‏ و دوربین و ‏حفظ ساختار کابل کشی قبلی سیستم نظارت تصویری ‏HD‏ را به روز رسانی نمود.
‏ ‏- در مقایسه با ‏HD-SDI‏ فاصله طولانی تر انتقال بدون افت سیگنال.‏
‏- در مقایسه با دوربین مدار بستهIP‏ – ‏CVI، ‏TVI، ‏AHD‏ مشکلاتی مانند تأخیر و افت سیگنال ندارند.‏

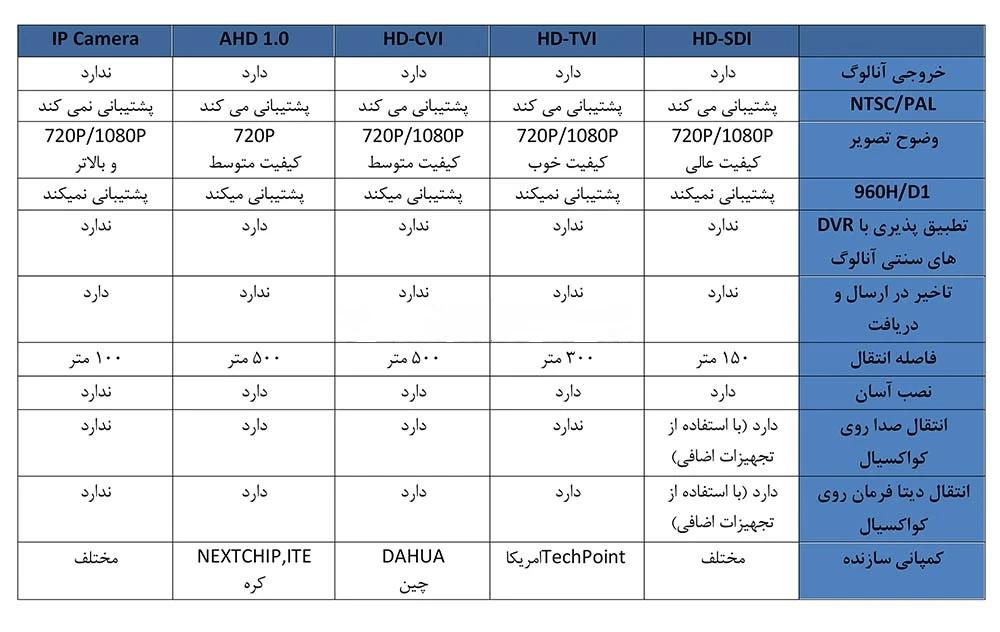

تفاوت این فن آوری ها

در مقایسه با ‏CVI‏ و ‏TVI‏ –‏‎ ‎‏ تولید کنندگان ‏AHD‏ ادعا می کنند: این سیستم با ‏‎۹۶۰H / D1‎‏ سازگاری کامل دارد.‏ علاوه بر این، دوربین ‏AHD‏ می تواند به تلویزیون های معمولی بصورت مستقیم وصل و تصویر به درستی نمایش داده شود. در ‏حالی که دوربین ‏HD-CVI‏ به تلویزیون متصل شود تصاویر را نشان نمی دهد. برای ویدئو نمایش زنده / ضبط / پخش، دوربین ‏های ‏HD-CVI‏ نیاز به دی وی آر ‏HD-CVI ‎‏ دارند. به نظر می رسد، سری های خاصی از دوربین های ‏AHD‏ از حالت خروجی ‏‎۹۶۰H‎‏ پشتیبانی می کنند، که بسیار مناسب برای تست و نصب و راه اندازی با تلویزیون های معمولی می باشد. از آنجا که ‏دوربین های ‏AHD‏ می تواند در تلویزیون های معمولی بصورت مستقیم نمایش داده شوند این سازگاری مزیت بزرگی در رقابت با ‏HD-CVI‏ خواهد بود.‏
اما این موضوع را امتحان کردیم، اگر مشتریان نیاز به استفاده از ‏‎۹۶۰H‎‏ روی دستگاه ‏AHD‏ داشته باشند، آنها باید پارامترها در ‏چندین منو ‏DVR‏ را تنظیم و راه اندازی مجدد نمایند.‏
در تست از دستگاه ‏DVR‏ ۴ کانال ‏AHD‏ به نتایج جالبی رسیدیم:
‏ یک قانون عجیب و غریب وجود دارد: کانال ۱ و کانال ۲ باید رزولوشن مشابه (یکی از ‏‎ ۷۲۰P / 960H‏)، کانال ۳ و کانال ۴ نیز ‏باید روی رزولوشن مشابه (یکی از ‏‎۷۲۰P / 960H‏) تنظیم شوند.‏

این بدان معنی است غیر ممکن است اگر مشتری بخواهد : روی یک دستگاه ‏DVRچهار کاناله ‏AHD، یک کانال ‏‎۷۲۰P‎‏ و ۳ ‏کانال ‏‎۹۶۰H‎‏ داشته باشد و یا یک کانال ‏‎۹۶۰H‎‏ و ۳ کانال ‏‎۷۲۰P‎‏ یا کانال اول و سوم را در رزولوشن ‏‎۷۲۰P‎‏ و کانال دوم و ‏چهارم را در رزولوشن ‏‎۹۶۰H‎‏ قرار دهد.‏‎ ‎یعنی رزولوشن کانال ها دو به دو باید مشابه باشند. شاید این مورد ضعف بزرگی محسوب ‏نشود و عملاً تعداد افرادی که به چنین تنظیمات خاصی احتیاج دارند کم باشد. اما مسئله مهم دیگری نیز وجود دارد که باید به ‏آن توجه کرد. در حال حاضر نسخه (‏AHD 1.0‎‏) که از ‏‎۷۲۰P‎‏ پشتیبانی می کند وجود دارد و نسخه (‏AHD 2.0‎‏) که از ‏‎۱۰۸۰P‎‏ ‏پشتیبانی می کند در ماه های آینده عرضه خواهد شد. ‏ اما ‏AHD 2.0‎‏ سازگار با ‏AHD 1.0‎‏ نخواهد بود، این بدان معناست ‏AHD‏ فعلی تنها یک محصول موقت می باشد، ‏AHD‏ واقعی ‏نیاز به چند وقتی صبر دارد. ‏
برخی از تولیدکنندگان، محصولات ‏AHD‏ خود را برای پوشش این اختلاف، بصورت سریال ‏AHD- A‏ (که نشان دهنده استفاده از ‏AHD 1.0‎‏ است)، سریال ‏AHD-B‏ (که نشان دهنده استفاده از ‏AHD 2.0‎‏ است) عرضه خواهند نمود.‏

در واقع،‏TVI‏ هم می تواند با اضافه شدن یک چیپ با ‏‎۹۶۰H‎‏ سازگاری داشته باشد (که به ‏DVR‏ های ‏Hybrid‏ معرف اند)، در ‏این حالت فقط کافی است دوربین ‏‎۹۶۰H‎‏ را مستقیم به دستگاه ‏DVR‏ متصل نموده و بدون نیاز به تنظیم پارامترهای مختلف، ‏تنها با یک راه اندازی مجدد ‏DVR، کار انجام خواهد شد.‏
بسیاری معتقدند که قیمت ‏DVRهای ‏TVI‏ روز به روز به ‏‎۹۶۰H‎‏ نزدیک خواهد شد و در پایان سال ۲۰۱۵ این دو قیمت مشابهی ‏خواهند داشت و البته در این مدت بتدریج ‏‎۹۶۰H‎‏ از بازار خارج خواهد شد. بنابراین ‏DVR‏ های هایبرید اینچنینی ‏‏(‏‎۹۶۰H+720P/1080P‏) تنها یک محصول گذار بشمار می آیند که نیاز تطبیق پذیری این دو سیستم (یعنی ‏HD‏ و ‏‎۹۶۰H‎‏) را ‏برآورده سازند.‏
برای آگاهی از وضعیت رقابت بین این سیستم ها، به این مقایسه توجه فرمایید: دوربینAHD ‎‏ یک مگاپیکسلی از راه کار ‏OV9712 + NVP2431H‏ استفاده می کند، در حالی که دوربین ‏HD-CVI‏ یک مگا پیکسلی از راه حل ‏PO3100K + ‎DH9801‎‏. علاوه بر تفاوت در این دو راه حل، قیمت تا حد زیادی متفاوت است، ‏OV9712 + NVP2431‎‏ که ماژول دوربین ‏‎ ‎AHD‏ می باشد قیمتی برابر ‏‎۶٫۵‎‏ دلار دارد‎ ‎، و ‏PO3100K + DH9801‎‏ هزینه این ماژول دوربین تقریباً ۱۰ دلار خواهد بود.‏
CVI‏ در سیستم نظارت تصویری ‏HD‏ دارای استاندارد قابل قبولی است ولی این سیستم هم هنوز در حال کامل شدن می باشد. ‏
یک تولید کننده (یعنی کمپانی ‏DAHUA‏) چیپ های ویدیویی ‏CVI‏ را می سازد و به چندین کارخانه دیگر می فروشد در حالی ‏که خودش هم بدون هیچ تغییری از همان چیپ برای محصولات خودش استفاده می کند و به بازار عرضه می کند. مثل بازی ‏فوتبالی خواهد بود که داور مسابقه خودش بازیکن تیم هم باشد!!!‏
TVI‏ و ‏AHD‏ چیپ ست های باز بشمار می آیند، هر تولید کننده ای می تواند از این چیپ ست استفاده کند، لذا این تکنولوژی ها ‏را می توان بیشتر بازار گرا دانست.‏

‏‏CVI, TVI, AHD‏ کدامیک محبوب تر خواهد بود؟

CVI‏ توسط ‏Dahua‏ هدایت می شود، ‏CVI‏ بتازگی وارد بازار شده و پیش بینی وضعیت آینده آن دشوار است.‏
TVI‏ توسط هایک ویژن هدایت می شود و محصولات این کمپانی تماماً با بهره گیری از تکنولوژی ‏TVI‏ ساخته می شود و البته ‏تولیدکنندگان زیادی تمایل به استفاده از آن دارند، در حال حاضر بیش از ۱۰۰ تولید کننده دوربین مدار بسته در جهان از این ‏فن آوری در محصولات خود بهره می برند.‏
برای ‏AHD، هر چند تقریباً هیچ تولید کننده اصلی آنرا هدایت نمی کند، ولیAHD‏ دارای مزیت در قیمت می باشد.‏
اما تمامی این تکنولوژی ها مشکل در بازاریابی دارند، چرا که مشتریان هنوز هم با این تکنولوژی آشنایی ندارند و تبلیغات خوبی ‏هم در این مورد صورت نگرفته است. ‏

کدام یک در نهایت مورد توجه بیشتری قرار خواهد گرفت؟

این بستگی به توانایی تولیدکنندگان این محصولات در بازاریابی دارد، اینکه کدامیک در بازار سریع تر پذیرفته شود وابستگی ‏مستقیمی به کیفیت و قیمت دارد. ‏TVI‏ تکنولوژی پر فروغی خواهد بود چرا که علاوه بر تولید و توسعه توسط یک شرکت معتبر ‏جهانی با سابقه طولانی در تولید چیپ ست های دستگاه های آنالوگ سنتی، توسط کمپانی معتبر هایک ویژن برای تولید ‏محصولات جدیدش استفاده می شود. اینها همه نوید بخش کیفیت بالا خواهند بود. ‏
AHD‏ و ‏CVI‏ پا به پای هم پیش خواهند آمد و ظاهراً ‏AHD‏ تکامل یافته با داشتن برگ برنده قیمت از ‏CVI‏ پیشی خواهد گرفت.‏
در حال حاضر بعضی از تولید کنندگان تجهیزات نظارت تصویری اقدام به استفاده از هر دو تکنولوژی ‏TVI‏ و ‏AHD‏ در محصولات ‏خود نموده اند به این صورت که محصولات با کیفیت تر خود را با استفاده از ‏TVI‏ و محصولات با قیمت رقابتی خود را با ‏AHD‏ یا ‏CVI‏ به بازار عرضه می کنند.‏
مسئله مهمی که جای تأمل دارد این است که کمپانی داهوا مدعی شده ‏TVI‏ و ‏AHD‏ بصورت غیر مجاز به کپی برداری از ‏تکنولوژی ‏CVI‏ در محصولات خود پرداخته اند و از همین روی اقدام به طرح دعوی علیه این دو شرکت در دادگاه نموده است، ‏بخصوص نسخه دوم ‏AHD‏ ‏‎(AHD 2.0)‎‏ که ‏DAHUA‏ مدعی شده کپی برداری کامل بوده و بهمین دلیل است که هیچ اطلاعات ‏فنی موثقی در مورد این نسخه شرکت ‏NEXTCHIP‏ منتشر نساخته است. این مسائل ممکن است عرضه ‏AHD 2.0‎‏ را به تعویق ‏بیاندازد و یا بکلی جلوی انتشار آن گرفته شود (البته ظاهراً قرار است برای ابتدای سال ۲۰۱۵ سری های ۲ مگاپیکسلی ‏AHD‏ ‏روانه بازار شوند). این درحالی است که راه حل های ‏‎۱٫۳MP/2.0MP‎‏ تکنولوژی ‏CVI‏ همکنون در دسترس می باشد، در حالی که ‏AHD‏ حداکثر تا ‏‎۱٫۴MP‎‏ را پوشش می دهد. همچنین قابلیت های کارآمد تکنولوژی ‏CVI‏ همچون انتقال صدا و فرمان زوم و ‏فوکوس لنز های موترایز، تنها روی همان کابل کواکسیال تصویر، تست شده و تطبیق پذیری آن تأیید شده است.‏
با همه این اوصاف قابلیت تطبیق پذیری ‏AHD‏ با سیستم های آنالوگ سنتی و عرضه سری های تکامل یافته آن در آینده ای ‏نزدیک و قیمت مناسب آن نوید رقابت سختی بین این سه تکنولوژی خواهد بود. ‏
